如何增設接地樁:(舊日電子汽車衡改造時)

原則:保證接地電阻小于4Ω

接地樁的敷設

-垂直敷設時,垂直打入地下的深度不小于2m,一般為25~3m

-水平敷設時,埋設深度不應小于0.7m

接地樁應鍍鋅或銅,嚴禁涂漆。

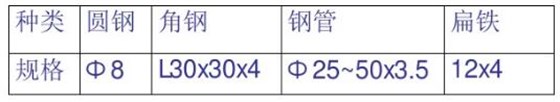

接地樁的種類和最小規格

(1)電子汽車衡基礎下素土承載力(地耐力)要求不低于98kPa，如現場地質條件為濕陷性黃土、膨脹土、凍土層、回填土時，則基礎必須另加措施處理。基礎開挖必須挖至當地凍土線以下。

(2)對于淺基坑型基礎，必須設置排水通道，同時應考慮基礎四周蓋板的放置，以便今后為維護、維修人員的操作預留空間。無基坑型基礎也要考慮周圍排水通道，保證汽車衡不會因下暴雨而淹入水中

(3)用于穿信號電纜的電纜管的要求：直徑一般選用gL50mm、82的焊接鋼管。電纜管打彎處彎曲半徑只大于6倍電纜管外徑4。如果彎點過多時應考慮設置一過渡井，否則會造成穿線困難。

汽車衡基礎預埋件(基礎板、地腳螺栓等)由生產廠商提供，施工中必須采取措施，保證地腳螺栓和基礎預埋板的準確位置，以便安裝秤體。為此，建議采用二次灌漿的方法來定位地腳螺栓和基礎預埋板，尤其是各底板之間的水平度和標高誤差必須符合基礎圖樣設計要求。
