金鉆電子秤廠家通過整理一個月內客戶咨詢問題，其中最多的是咨詢電子秤通訊接口問題，電子秤RS232通訊接口已經是標配，那么RS458通訊接口與之區別是什么？有什么特性？今天金鉆電子秤廠家技術工程師張工跟大家分享3個步驟教您區別電子秤RS485通訊接口與RS232通訊接口。

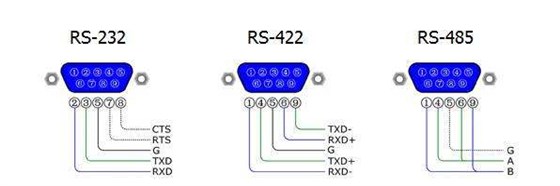

第一步：明白電子秤RS485通訊接口與RS232通訊接口定義

電子秤RS485通訊接口RS485采用差分信號負邏輯，+2V～+6V表示“0”，- 6V～- 2V表示“1”。RS485有兩線制和四線制兩種接線，四線制是全雙工通訊方式，兩線制是半雙工通訊方式。

RS-232-C是美國電子工業協會EIA（Electronic Industry Association）制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號，C表示修改次數。

第二步：電子秤RS232接口存在的缺陷

1、接口的信號電平值較高，易損壞接口電路的芯片，又因為與TTL電平不兼容故需使用電平轉換電路方能與TTL電路連接。

2、傳輸速率較低，在異步傳輸時，波特率為20Kbps；因此在“南方的老樹51CPLD開發板”中，綜合程序波特率只能采用19200，也是這個原因。

3、接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。

4、傳輸距離有限，最大傳輸距離標準值為50英尺，實際上也只能用在50米左右。

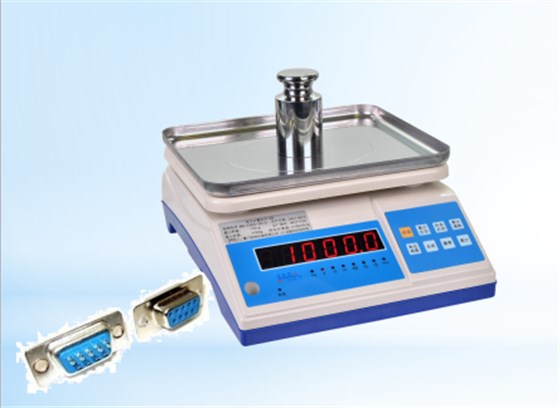

金鉆電子秤廠家提供帶RS485/RS232通訊接口電子秤

第三步：電子秤RS485通訊接口優勢

針對RS232接口的不足，于是就不斷出現了一些新的接口標準，RS-485就是其中之一，它具有以下特點：

1、RS-485的電氣特性：邏輯“1”以兩線間的電壓差為+（2—6）V表示；邏輯“0”以兩線間的電壓差為-（2—6）V表示。接口信號電平比RS-232降低了，就不易損壞接口電路的芯片， 且該電平與TTL電平兼容，可方便與TTL電路連接。

2、RS-485的數據最高傳輸速率為10Mbps。

3、RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。

4、RS-485接口的最大傳輸距離標準值為4000英尺，實際上可達3000米，另外RS-232接口在總線上只允許連接1個收發器， 即單站能力。而RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力,這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。

因為RS485接口組成的半雙工網絡，一般只需二根連線（我們一般叫AB線），所以RS485接口均采用屏蔽雙絞線傳輸。

通過上述3個步驟，相信大家電子秤RS485通訊接口與RS232通訊接口有了解，金鉆電子秤廠家提供帶RS485/RS232通訊接口電子秤，咨詢熱線：400-664-2889，13771967889孫小姐。
