三維測量: 多分量稱重傳感器可以做什么?

如果需要測量機器人多個矢量軸的力或扭矩，我們推薦使用“多分量傳感器”：與安裝多個傳感器相比，多分量傳感器節省了大量的空間和安裝工作。選擇合適的多分量傳感器時，考慮“串擾”尤為重要。

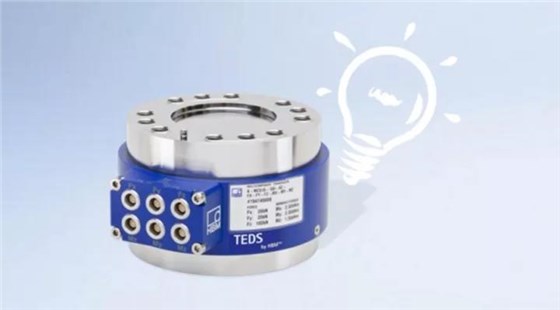

多軸傳感器（也稱為多分量傳感器）可測量多個空間方向上的力/扭矩， 其不僅可以測量 x,y,z 方向的力，還可以測量在這三個方向的扭矩。如果扭矩與力一起測量，多軸稱重傳感器可以測量多達六個分量（3xF，3xM）。

多種應用

通過這種方式，一個多分量稱重傳感器就可以進行三個方向的物理量測量。這個特點使其非常適合測定涉及 x，y 和 z 向量負載的應用。典型的應用包括機器人極限載荷監測，機器監測（如在飛機裝配和隧道掘進機），以及多種測試臺（如輪胎測試或平衡設備），離岸應用的結構測試等。

串擾最小化

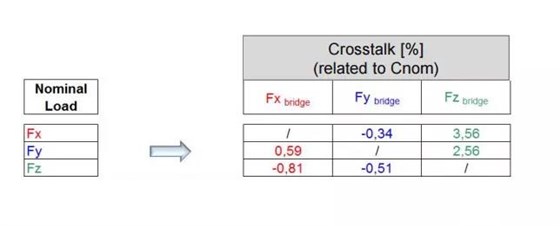

在涉及多個負載的測量任務中，串擾是通常存在的。如果僅在一個方向上施加載荷，原理上，基于泊松效應，由于傳感器的橫向靈敏度，在其他軸上也有很小的輸出信號。在這種情況下，可采用相關技術使這些橫向應變效應（串擾）最小化。例如，HBM 的 PMX 或 QuantumX 數據采集系統可通過“矩陣補償”進行補償計算。這種技術可使串擾降低3到5倍。多軸稱重傳感器的單獨補償矩陣是目前串擾最小化的必要技術，因此仔細檢查傳感器制造商如何處理串擾問題是非常重要的。
